Пункт комплектный переходной опорный - ПКПО
Нами разработано проектное решение соответствующее современным требованиям в области переустройства воздушных линий в кабельный участок.
В начале пути перед нами стояла задача разработать эстетически привлекательную конструкцию, которую возможно разместить в городской черте с минимальным землеотводом, удовлетворяющую всем требованиям совместимости электротехнических решений.
В результате на свет появилось решение ПКПО-КВ, расшифровывается как Пункт комплектный переходной опорный кабельно-воздушный.
ПКПО-КВ применяется для соединения воздушной и кабельной линий напряжением 35-220 кВ.
Разработаны различные решения переходных пунктов воздушной линии в кабельную: для классов напряжения 35, 110 и 220 кВ в одноцепном и двухцепном вариантах.

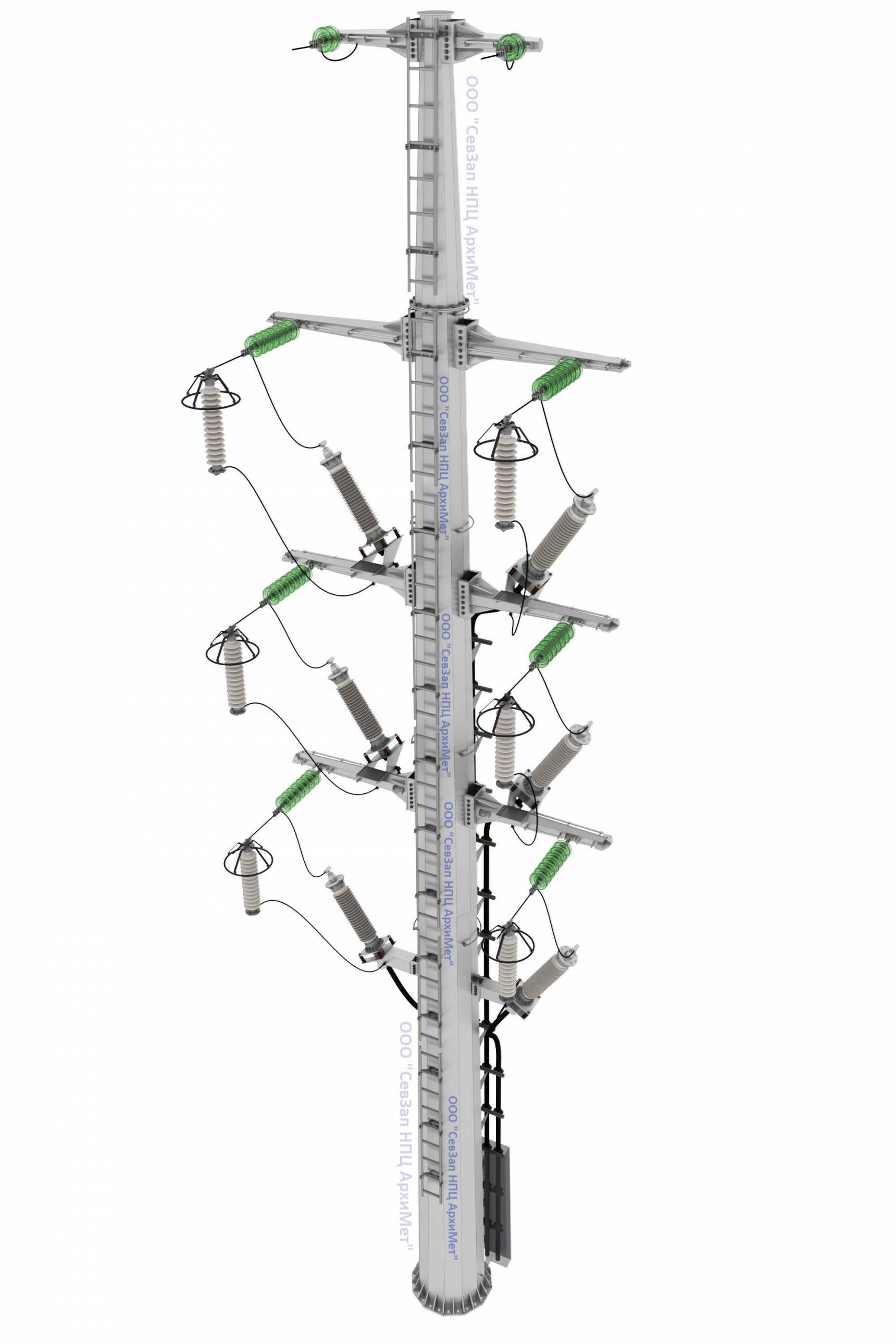

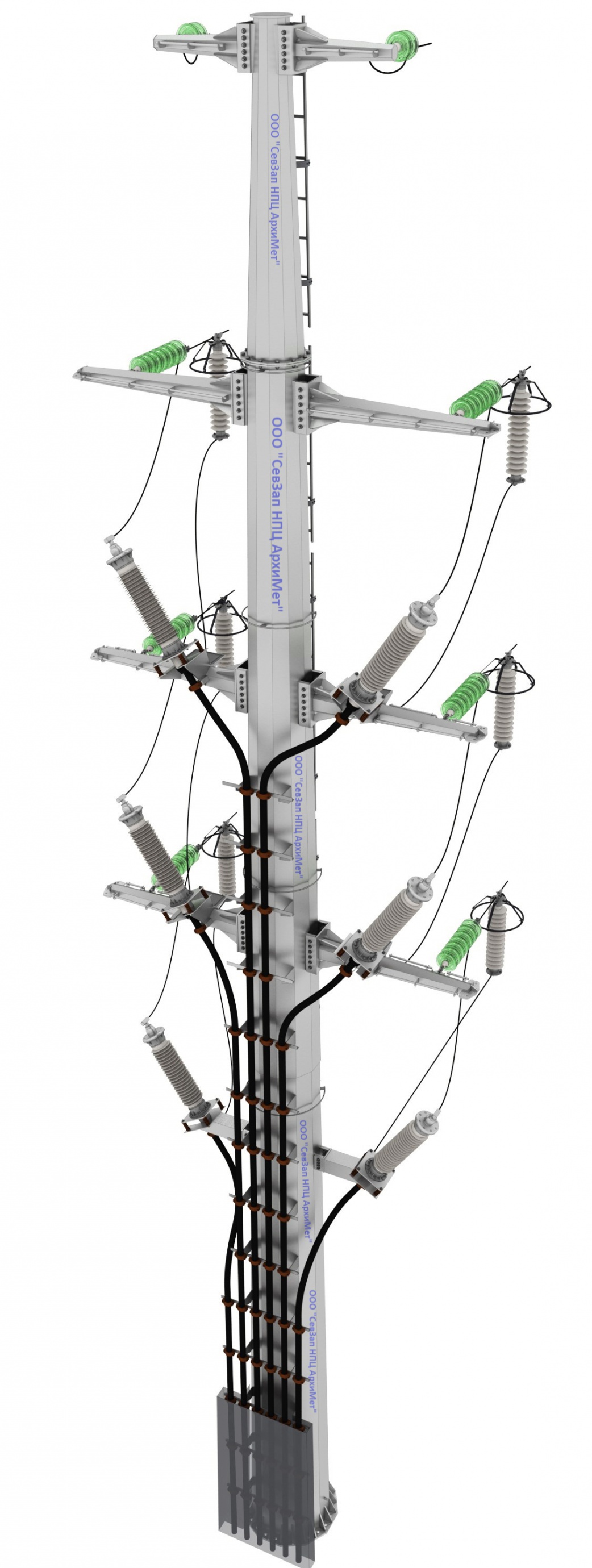

Конструктивно ПКПО-КВ представляет собой стальную многогранную опору с дополнительными металлоконструкциями для размещения и обслуживания оборудования. Стойка опоры состоит из многогранных секций, соединенных между собой с помощью телескопического стыка или фланцевых соединений. Опора устанавливается на фундамент с помощью фланцевого соединения.
В состав ПКПО входят основные элементы и дополнительные (могут быть включены дополнительно по запросу).
К основным элементам относятся:
- опора и фундамент;
- стационарная лестница, переходные площадки и поручни;
- концевые кабельные муфты;
- ограничители перенапряжений нелинейные (ОПН);
- концевые коробки (для присоединения экранов кабеля к заземляющему устройству);
- провода ППСа для заземления экранов кабелей;
- кабельные крепления и крепление провода ППСа;
- комплект метизов для крепления оборудования.
К дополнительным элементам относятся:
- разъединители;
- элементы ВОЛС;
- элементы ВЧ-связи;
- индикаторы короткого замыкания (ИКЗ);
- датчики тока для ОПН и КК;
- устройства измерения и РЗиА;
- системы мониторинга, телемеханики, безопасности.
В результате заказчик получает готовое комплектное решение с вытекающими плюсами:
- нет необходимости разрабатывать новое проектное решение, которое требует денег и времени;
- при разработке индивидуального проекта многократно повышается вероятность ошибки или нестыковки на объекте при монтаже. Применение ПКПО-КВ минимизирует ошибки при монтаже и соответственно вероятность простоя при СМР;
- поскольку решение готовое и комплектное заказчик получает оборудование совместимое между собой и конструктивом;
- помимо экономии времени на разработке проекта заказчик экономит время на физической реализации проекта, так как срок поставки ПКПО-КВ меньше, чем поставка индивидуального единичного решения.
Преимущества ПКПО-КВ:
Заказчик экономит время и деньги при реализации проекта;
Эстетически привлекательное решение для монтажа в городских условиях.
